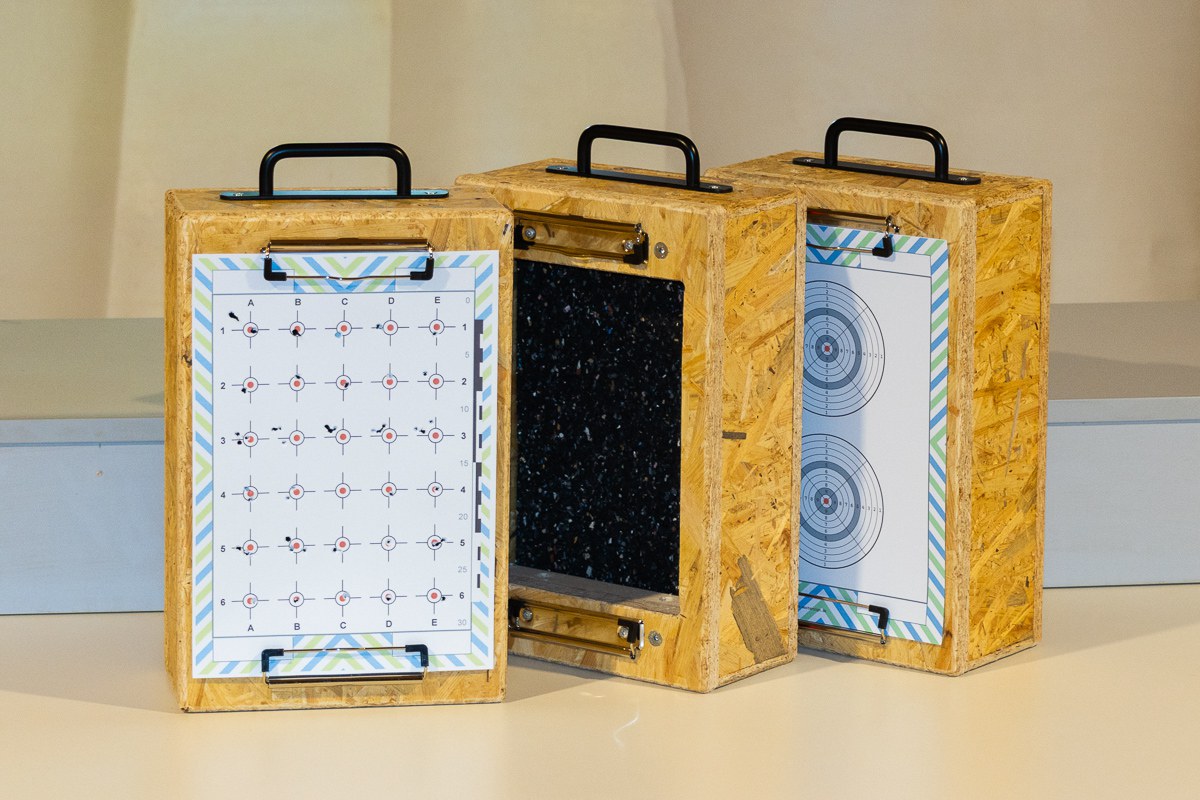

Inspiriert durch die Videos von HFT Shooter, insbesondere Video Nr. 49, habe ich einen Kugelfang entworfen, der DIN-A4-Papierbögen als Zielscheiben aufnimmt. Er ist vielleicht etwas over-engineered, hat sich aber in der Praxis bewährt.

Zeichnungen mit Maßen stehen als PDF-Datei zum Download zur Verfügung.

Korpus

Ich hatte einige Reste von OSB-Platten herumliegen, daher habe ich diese als Material für den Korpus genutzt. Sperrholzplatten sollten sich ebensogut eignen. Span- oder MDF-Platten würde ich nicht empfehlen, da sie brüchiger sind und Feuchtigkeit schlechter vertragen. Vollholz sollte auch gehen, wenn der Kasten nicht zu großen Feuchtigkeitsunterschieden ausgesetzt wird.

Die Platten der Rückseite und der Front sind 25 Millimeter stark. Das ist nützlich da sie „unter Beschuss“ stehen. Für die Seiten habe ich 19 Millimeter starke Platten verwendet, um das Gewicht etwas zu reduzieren und den Platz im Innern zu optimieren.

Für den Zuschnitt lässt sich eine Tischkreissäge oder eine Handkreissäge mit Führung verwenden. Man muss nur bei den recht kleinen Flächen sehr auf die Sicherheit bedacht sein und die Werkstücke beim Sägen gut fixieren.

Ich habe die Stücke auf einer Tischfräse gefalzt. Eine handgeführte (Kanten-)Fräse sollte auch funktionieren. Die Seiten, ausgenommen die Front, habe ich mit wasserfestem Leim verleimt. Die äußeren Kanten habe ich abschließend mit einem Radiusfräser abgerundet, weil das OSB sehr unfreundlich zu den Händen sein kann.

Abnehmbare Front

Die Front hat mittig eine Öffnung von 18 Zentimeter Breite und etwa 24 Zentimeter Höhe. Ein A4-Blatt liegt so mit einem ausreichend breiten Rand auf der Front auf, dass es sich auch bei Wind nicht in die Öffnung wölbt.

Die Front wird durch vier M6 Senkkopfschrauben an zwei Kanthölzer geschraubt. Eines unten und eines oben. So lässt sie sich relativ leicht abnehmen um die Füllung zu wechseln oder die gefangenen Diabolos herauszunehmen. Die Kanthölzer wiederum werden mit jeweils zwei M5 Senkkopfschrauben an Decke und Boden festgehalten. Die M6 und M5-Schrauben greifen in Gewindeeinsätze aus Metall, die in die Kanthölzer eingelassen sind.

Zur Vereinfachung können sicher auch Holz- oder Schnellbauschrauben verwendet werden. Die Metallverbindung verhindert Verschleiß auch bei häufigem Abnehmen der Front. Aber mit Holzschrauben müssen im schlimmsten Fall nur die Kanthölzer ausgetauscht werden, um wieder neuen Halt zu gewähren.

Füllung

Ich habe verschiedene Füllungen ausprobiert. Im Moment bin ich mit drei Lagen aus Anti-Vibrationsmatten für Waschmaschinen aus dem Baumarkt ganz zufrieden. Eine Matte ist i. d. R. 60 ⨉ 60 Zentimeter groß und etwa 10 Millimeter dick. Sie bestehen aus verschweißtem Granulat von recyceltem Gummi.

Meine Befürchtung, dass Diabolos vom Gummi abprallen und nicht gefangen werden, hat sich nicht bewahrheitet. Im Gegenteil: Bisher habe ich keinen Diabolo beobachtet, der von der Füllung zurückgeprallt wäre. Und das unabhängig von der Schussentfernung. Anders als bei den kleinen 14 ⨉ 14 Zentimeter Blechkästen, wo immer wieder ein Diabolo zurückspringt. Die Diabolos bleiben entweder in der ersten Mattenlage stecken oder dringen bis zur Zweiten vor und bleiben dort stecken. Viele fallen zwischen den Lagen nach unten und sind weitestgehend unverformt.

Der Innenraum des Kastens ist 19,2 Zentimeter breit und 31,2 Zentimeter hoch. Wenn eine Matte in 6 Stücke á 19 ⨉ 30 Zentimeter geschnitten wird, kann man mit ihnen einen Kugelfang zweimal komplett bestücken. Zum Schneiden eignet sich ein Teppichmesser.

Die Gummimatten stehen lose hinter den Kanthölzern. So dass sie sich beim Einschlag eines Diabolos etwas bewegen können, und dabei zusätzlich Energie abbauen.

Beschläge

Die DIN-A4-Zielscheiben werden mit zwei Klemmbrettklammern festgehalten. Man bekommt sie auch ohne Klemmbrett im Internet Spar-Pack. Und die die übrig bleiben finden in der Werkstatt oder dem Haushalt sicherlich Verwendung.

Ein Griff auf der Oberseite vereinfacht den Transport des gar nicht so leichten Kastens. Er ist leicht nach hinten versetzt, da der Schwerpunkt des Kastens durch die Öffnung in der Front und die Füllung an der Rückseite nicht in der Mitte liegt.

An meine Kästen habe ich auf der Rückseite ganz weit außen an den Ecken Gummifüße angeschraubt. Dadurch kann ich die Kästen flach auf den Tisch legen, wenn ich die Zielscheibe wechsel. Da die Gummifüße etwas dicker sind, als die Klemmbrettklemmen, kann ich die Kästen auch flach in eine Regal stapeln, ohne dass die Klemmbrettklammern des Unteren die Rückseite des darauf liegenden zerkratzen.

Blaupause

Ich habe den Kugelfang in Fusion 360 modelliert und ein paar Zeichnungen angefertigt, die gerne heruntergeladen werden können. Sie sollten jedem, der den Kugelfang nachbauen möchte, ausreichend Details liefern.

Die Tiefen und Durchmesser der Taschen für die Gewindeeinsätze in den Kanthölzern habe ich bewusst nicht mit Maßen versehen. Denn diese hängen von den konkreten Einsätzen und der Länge der verwendeten Schrauben ab.

Die genaue Position der Beschläge sind ebenfalls nicht durch Bemaßungen gekennzeichnet, da sich deren Maße sicherlich von den meinen unterscheiden werden.
